QZTBBK低压失谐滤波装置

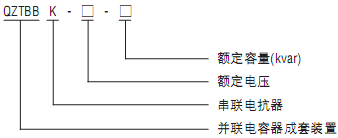

产品型号

主要用途与适用范围
在含有少量谐波电流的系统中，单纯的电容器组补偿是不行的，因为电容器组和网络形成并联谐振使谐波放大，以至于电压及电流的畸变率更严重，因此在存有少量谐波电流的系统中，要在补偿的电容器组中串联调谐电抗器，即每段电容器组有电容器和调谐电抗器组成，而把此回路的串联谐振频率调谐低于最低次谐波。使其在基波频率(50Hz)时呈电容性，以提供无功电流来补偿功率因数，而在谐波频率时呈电感性，防止并联谐振产生的谐波电流放大。

产品特点

●失谐滤波装置主要由四大部分组成：智能控制器、无触点开关(交流接触器)串联电抗器、电容器。智能控制器对系统电压电流取样，计算出瞬时无功功率并与设定的无功功率投切门限比较，控制无触点开关或交流接触器，实现电容投入或切除。
●失谐滤波装置的安装类似普通电容柜，电流取样应取自总线电流，对于三相而言，电流与电压的取样为异相取样，即如果总线电流取自A相，则控制器工作电压取BC相。失谐滤波装置能在各种谐波环境下可靠工作，它采用伪随机数码取样控制，实时跟踪、补偿基波的无功功率。

订货须知

●提供系统谐波数据，负载性质；
●补偿容量，投切方式，电抗率；
●外形规格：GGD、GCS、MNS等标准柜体。
