ZW7-40.5系列户外高压真空断路器

ZW7-40.5系列户外高压真空断路器（以下简称断路器）系三相交流50Hz，额定电压为40.5kV的户外高压电器设备，附装弹簧操动机构或电磁操动机构，可以远控电动分、合闸。也可手动储能，手动分、合闸。设计性能符合GB1984-89《交流高压断路器》国家标准的要求，并满足IEC-56《高压交流断路器》国际电工委员会标准的要求。

该产品总体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧式，下瓷瓶为支柱瓷瓶。适用于频繁操作的场所。并具有密封性好、抗老化、耐高压、不燃烧、无爆炸，使用寿命长，安装维护方便等特点。主要用于户外35kV输变电系统的控制与保护，也适用于城、乡配电网络及工矿企业的正常操作与短路保护之用。

使用环境条件
●周围空气温度：上限+40℃,下限-40℃；
●海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
●风压：不超过700Pa(相当于风速34m/s)；
●地震烈度：不超过8度；
●污秽等级：IV级；
●最大日温差：不超过25℃；
●相对湿度：日平均不大于95%，月平均不大于90%；
●无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

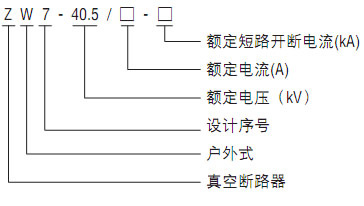

型号含义
