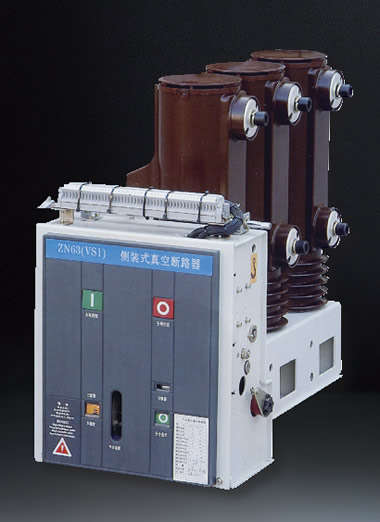

ZN63-12(VBM7)系列侧装式户内高压真空断路器

ZN63-12(VBM7) 系列侧装式高压真空断路器系户内高压开关设备，适用于额定电压12kV，频率50Hz的三相电力系统中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于需要额定电流下的频繁操作，或多次开断短路电流的场所。
ZN63-12(VBM7) 系列侧装式高压真空断路器采用固定式安装，主要用于固定式开关柜，该断路器既可单独使用，又可用于环网供电、箱式变电站或各种非标供电系统。

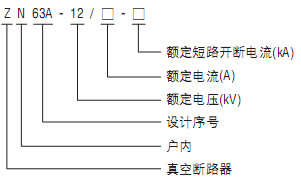

型号含义

使用环境条件
●周围空气温度：上限+40℃,下限-40℃；
●海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
●风压：不超过700Pa(相当于风速34m/s)；
●地震烈度：不超过8度；
●污秽等级：IV级；
●最大日温差：不超过25℃；
●相对湿度：日平均不大于95%，月平均不大于90%；
●无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

主要技术参数

项目		单位	数值
额定电压		kV	12
额定电流		A	630~1250	1250	1250
额定短路开断电流		kA	20	25	31.5
额定短路关合电流		kA	50	63	80
额定峰值耐受电流		kA	50	63	80
4S额定耐受电流			20	25	31.5
额定绝缘水平	工频耐压(额定开断前后)	kA	42(断口48)
	冲击耐压(额定开断前后)	kV	75(断路84)
额定操作顺序			分-0.3s-合-180s-合分
机械寿命		次	20,000
额定短路开断电流开断次数		次	50
操动机构额定合闸电压(直流)		V	110, 220
操动机构额定分闸电压(直流)		V	110, 220
动静触头允许磨损累积厚度			3

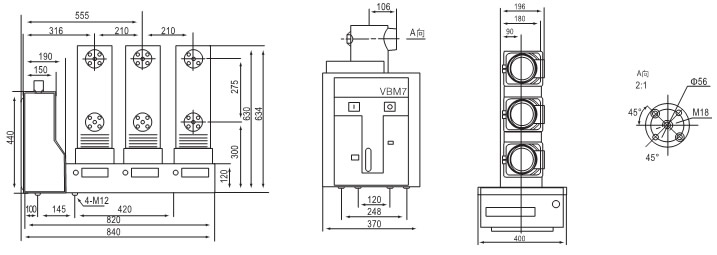

外形及主要尺寸
