ZW□Q-12系列户外双电源自动转换真空断路器

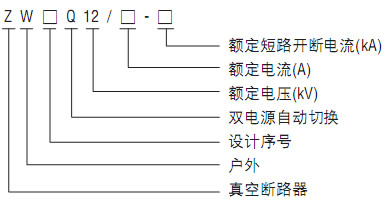

型号含义

外形及安装尺寸

1、断路器本体外形尺寸
ZW8Q-12户外双电源自动转换真空断路器本体外形尺寸见本选型手册ZW8内置PT式外形尺寸安装尺寸图；
ZW32Q-12户外双电源自动转换真空断路器本体外形尺寸见本选型手册ZW32内置PT式外形尺寸安装尺寸图；

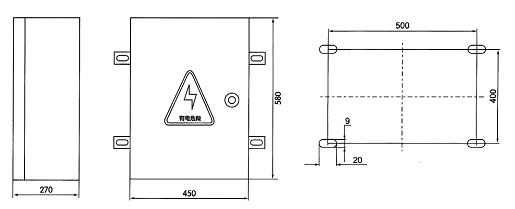

2、双电源智能控制箱外形及安装尺寸图

使用环境条件
●周围空气温度：上限+40℃,下限-40℃；
●海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
●风压：不超过700Pa(相当于风速34m/s)；
●地震烈度：不超过8度；
●污秽等级：IV级；
●最大日温差：不超过25℃；
●相对湿度：日平均不大于95%，月平均不大于90%；
●无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。
