CKG-160、250、400、630/10型交流高压真空接触器

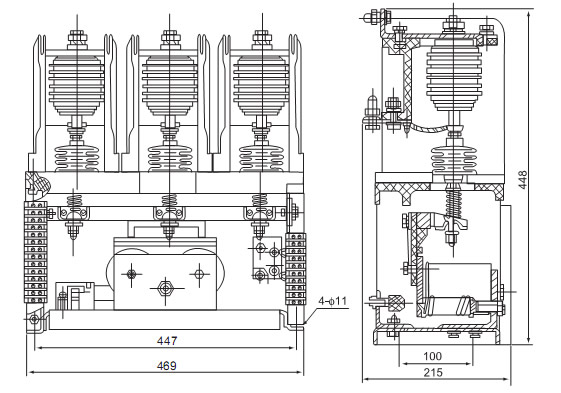

外形及尺寸安装图

主要技术参数

产品型号额定电压(V)额定电流 (主电路) A主触头参数工频耐压V(有效值)主电路控制电路开距(mm)超程(mm)终压力(N)主电路辅助电路控制电路CKG□-160/1010000110,220,3801605.5±0.3＞1.5＞1004200025002000CKG□-250/1010000110,220,3802505.5±0.3＞1.5＞1004200025002000CKG□-400/1010000110,220,3804005.5±0.3＞1.5＞1004200025002000CKG□-630/1010000110,220,3806305.5±0.3＞1.5＞1004200025002000

型号接通能力分断能力极限分断电流(KA)电寿命次数AC3机械寿命次数重量(kg)CKG□-160/1010Ie, 100次8Ie, 25次1600，3次10 x 10450 x 10428CKG□-250/1010Ie, 100次8Ie, 25次2500，3次10 x 10450 x 10428CKG□-400/1010Ie, 100次8Ie, 25次4000，3次10 x 10450 x 10430CKG□-630/1010Ie, 100次8Ie, 25次5040，3次10 x 10450 x 10430
