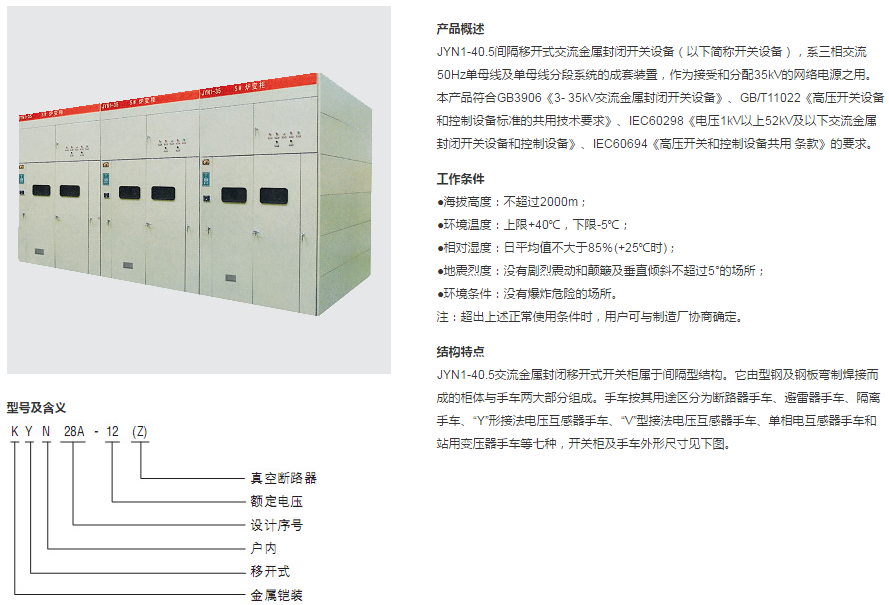

产品概述

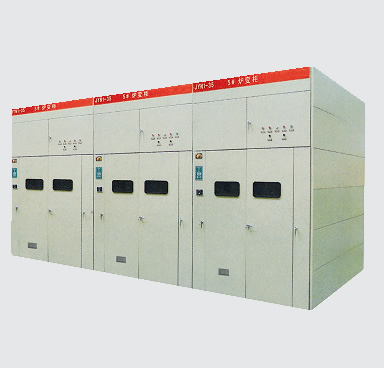

JYN1-40.5间隔移开式交流金属封闭开关设备（以下简称开关设备），系三相交流50Hz单母线及单母线分段系统的成套装置，作为接受和分配35kV的网络电源之用。
本产品符合GB3906《3- 35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准的共用技术要求》、IEC60298《电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC60694《高压开关和控制设备共用 条款》的要求。

工作条件
●海拔高度：不超过2000m；
●环境温度：上限+40℃，下限-5℃；
●相对湿度：日平均值不大于85％(+25℃时)；
●地震烈度：没有剧烈震动和颠簸及垂直倾斜不超过5°的场所；
●环境条件：没有爆炸危险的场所。
注：超出上述正常使用条件时，用户可与制造厂协商确定。

结构特点
JYN1-40.5交流金属封闭移开式开关柜属于间隔型结构。它由型钢及钢板弯制焊接而成的柜体与手车两大部分组成。手车按其用途区分为断路器手车、避雷器手车、隔离手车、“Y”形接法电压互感器手车、“V”型接法电压互感器手车、单相电互感器手车和站用变压器手车等七种，开关柜及手车外形尺寸见下图。

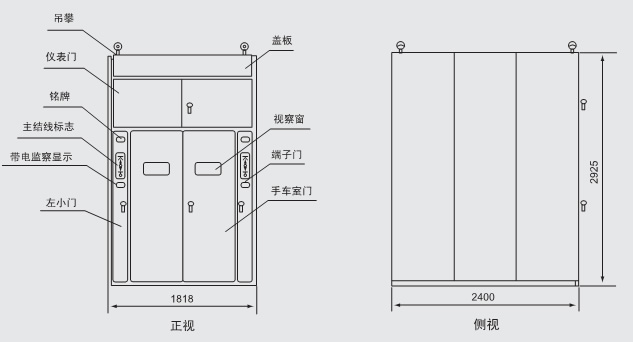

外形尺寸
