6~10kV 系列差压干式放电线圈

使用环境条件

●安装位置：户内和户外，环境温度：-25℃~+45℃；

●海拔高度：不超过1000m；

●抗震水平：地震烈度8度作用下不损坏(安装场所无剧烈的机械震动)；

●安装地点：无有害气体，蒸汽及无导电性或爆炸性尘埃；

●相对湿度：月平均相对湿度不超过90%，日平均不超过95%；

●最大风速：35m/s。



技术参数

序号

系统额定电压(kV)

6~10

1

额定一次电压(kV)

6.6/ √3、7.2/ √3、11/ √3、12/ √3、11/ 2√3+11/ 2√3，12/ 2√3+/ 2√3等



2

额定二次电压(kV)

100、100+100、100+100/ √3、100/√3+100/√  3

3

额定负荷(VA)/准确级

50/0.5、100/1、100/3P

4

配套电容器容量(Mvar)

0.5~24

5

放电性能

在额定电压下，当电容器组断电后5秒内，其端子间的残余电压降压至50V及以下

6

绝缘水平(kV)

12/42/75

7

局部放电(pC)

干式≤20，油浸式≤5

8

匝间耐受电压

在3倍额定频率，2.5倍额定电压，历时60s

9

绕组温升(K)

< 50

10

额定频率

50Hz

11

接线方式

减极性

结 构
6kV~10kV干式放电线圈
●产品采用优质绝缘介质及先进真空浇注工艺，确保各项电气性能指标；
●设计参数合理，准确度高，伏安特性优良(1.5倍额定电压范围内，铁芯未见明显饱和的趋势，保证线形度)；
●结构简单，安装使用非常方便，维护简单；
●采用进口环氧树脂真空浇注为主绝缘，绝缘性能优良，机械强度高，并实现了无油化，完全免除了油渗漏、污染环境和易燃易爆等特点。
●设计参数合理，准确度高(在0.9-1.3倍额定电压下和0~100VA的二次负荷下保证准确级)，性能优良，结构全理，造型美观；
●各个部位密封性能好，在预期寿命期内不需检修或不更换部件，并具有防爆功能，属免维修型产品。

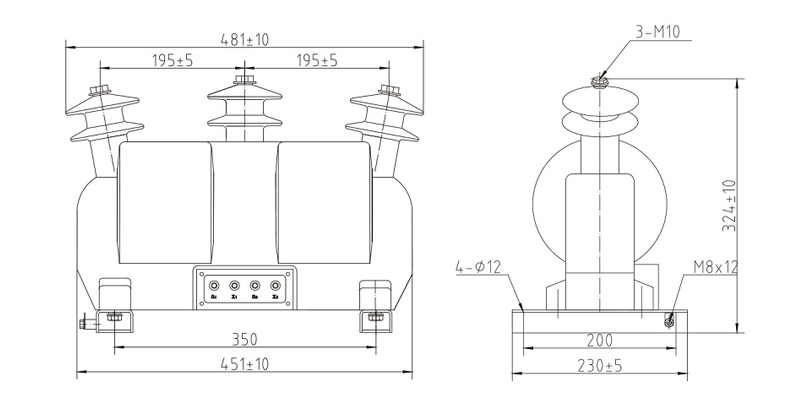

外形尺寸
