主要技术参数
1、断路器主要技术参数
| 项目 | 单位 | 数值 | |||
| 额定电压 | kV | 12 | |||
| 额定电流 | A | 630 | 1250 | ||
| 额定绝缘水平 | 1min工频耐压 | 干试 | kV | 42 | |
| 湿度 | kV | 30 | |||
| 雷电冲击耐压(峰值) | kV | 75 | |||
| 额定短路开断电流 | kA | 16、20 | 20 | ||
| 额定短路关合电流 | kA | 40、50 | 50 | ||
| 额定峰值耐受电流 | kA | 40、50 | 50 | ||
| 4S短时耐受电流 | kA | 16、20 | 20 | ||
| 额定操作顺序 | 分-0.3S-合分-160S-合分 | ||||
| 额定短路电流开断次数 | 次 | 30 | |||
| 机械寿命 | 次 | 10000 | |||
2、控制器主要技术参数
| 项目 | 单位 | 数值 |
| 控制器工作电压 | V | 110~220 |
| 控制器工作频率 | Hz | 50 |
| 控制器功耗 | W | ＜10 |
| 过流保护一次电流整定范围 | A | 0~150可调 |
| 速断保护一次电流整定范围 | A | 0~360可调 |
| 延保护动作整定范围 | s | 0~180可调 |
| 项目 | 数值 |
| 重合闸次数 | 0~3可调 |
| 遥控距离 | 100(无故障遥控距离 |
| 小电流接地保护 | 0.05~30A |
| 速断保护 | 400~1000 |
| 零序电流保护 | 一次侧通0.5~50A |
| 过流保护 | 100~600A |
| 保护精度 | ±50% |
外形及安装尺寸
1、断路器本体外形尺寸
CHZ8-12户外真空自动重合器本体外形尺寸见本选型手册ZW8内置PT式外形尺寸安装尺寸图；
CHZ32-12户外真空自动重合器本体外形尺寸见本选型手册ZW32内置PT式外形尺寸安装尺寸图；

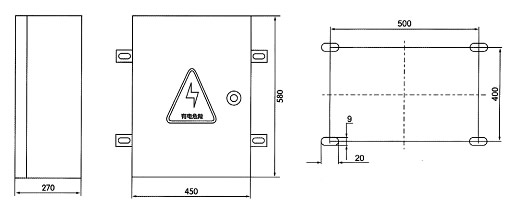

2、重合控制器外形及安装尺寸图
