| ZN23-40.5型系列户内高压真空断路器为额定电压40.5kV、三相交流50Hz的户内高压电器设备。适用于工矿企业、变电站等输配电系统，作为控制和保护开关；尤其适用于冶金、电弧钢等需频繁操作的行业，作为控制和保护设备。本断路器为手车式，结构合理、维护简便、使用安全可靠。配用CD10II型弹簧操动机构或CD19II型弹簧操动机构。本产品符合GB1984-89《交流高压短路器》的标准。 | ||
主要技术参数 项目单位数值额定电压KV40.5额定雷电冲击耐受电压(峰值)KV1851min工频耐受电压KV95额定频率Hz50额定电流A1250、1600、2000额定短路开断电流KA25、31.5额定短路时耐受电流KA25、31.5额定峰值耐受电流KA63、80额定短路持续时间S4额定短路开断时间ms≈90额定短路关合电流KA80额定操作顺序 分0.3-合分-180s-合分合闸时间ms50～85分闸时间ms40～85额定短路开断电流开断次数次20机械寿命次10000额定电容器组开断电流A630储能电机额定功率W275储能电动机额定电压VAC/DC220.110储能时间S＜15合分闸电磁铁额定电压VAC/DC220.110过流脱扣器额定电流A5辅助开关额定电流A10 |

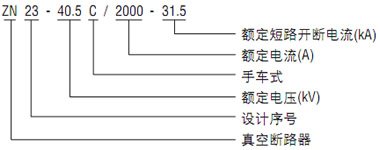

型号含义

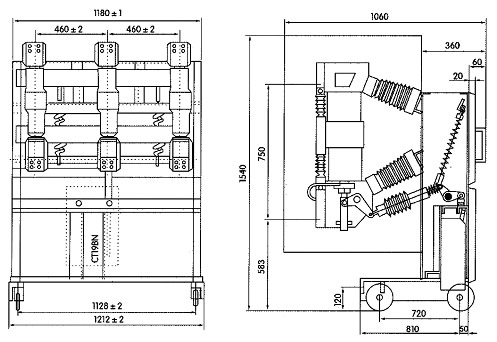

| 外形及主要尺寸 |
