| ZN85-40.5系列户内高压真空断路器(以下简称断路器)系是三相交流50Hz，额定电压为40.5 kV电力系统中，可供工矿企业、发电厂及变电站作为分合负荷电流，过载电流、故障电流之用，并适用于频繁操作场所。断路器与操动机构采用上下布置结构，有效地降低了断路器的深度。机构设计简单，输出曲线及其性能更适40.5kV真空断路器的特点和要求。总体布局合理、美观、简洁、体积小巧、操作灵活，具有电气性能可靠、使用寿命长、检修方便、机构免维护的特点。型号含义 使用环境条件●周围空气温度：上限+40℃,下限-40℃；●海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；●风压：不超过700Pa(相当于风速34m/s)；●地震烈度：不超过8度；●污秽等级：IV级；●最大日温差：不超过25℃；●相对湿度：日平均不大于95%，月平均不大于90%；●无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。主要技术参数项目单位数值额定电压kV40.51min工频耐压kV95雷电冲击耐压kV185额定频率Hz50额定电流A1250 1600 2000额定短时耐受电流kA25 31.5额定峰值耐受电流kA63 80额定短路持续时间S4额定短路开断电流kA25 31.5额定短路关合电流kA63 80额定操作顺序 0-0.3S-CO-180S-CO额定短路开断电流开断次数次20单个电容器组开断电流A630背靠背电容器组开断电流A400额定操作电压V-100/～110 -220/～220机械寿命次10000 |

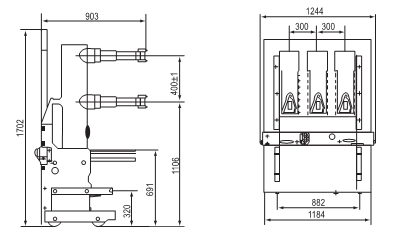

外形尺寸
|
