| VSG1-24系列固封式户内高压真空断路器，系是三相交流50Hz额定电压为24kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。 该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。 | ||

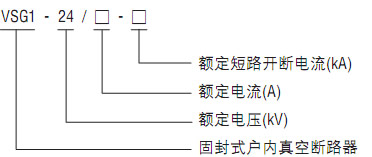

 | 型号含义 使用环境条件 | |
主要技术参数 项目单位数值额定电压kV24额定短时工频耐受电压(1min) 65/79(相间，对地/断口)额定雷电冲击耐受电压(峰值) 125/145(相间，对地/断口)额定频率Hz50额定电流A630 1250630 1250 1600 2000 2500 3150630 1250 1600 2000 2500 3150额定短路开断电流kA20/2531.540额定短时耐受电压kA20/2531.540额定短路持续时间S444额定峰值耐受电流kA50/6380100额定短路关合电流kA50/6380100二次回路工频耐受电压(1min)V200额定单个/背对背电容组开断电流A630/400(40kA为800/400)额定电容器组关合涌流kA12.5(频率不大于1000Hz)机械寿命次20000额定电流开断次数(电寿命)次20000额定短路电流开断次数次50(40kA≤30)动、静触头允许磨损累计厚度mm3储能时间s≤10额定操作顺序 分-0.3s-合-180s-合分

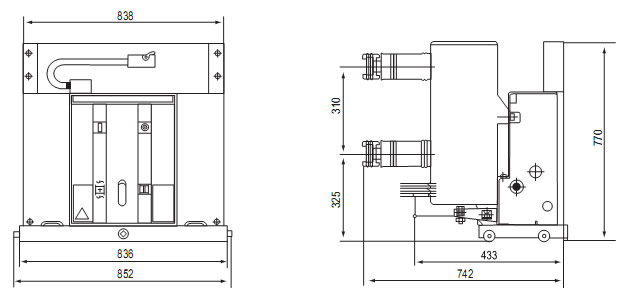

外形及主要尺寸
| ||
