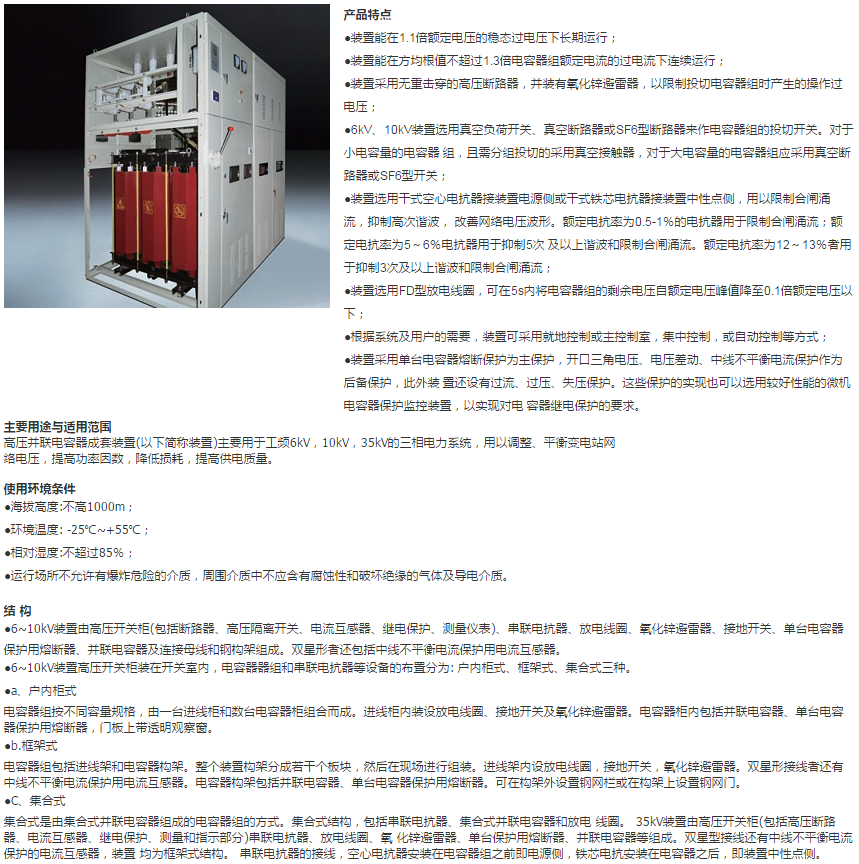

高压并联电容器成套装置 / High-voltage shunt capacitor assembly device

6kV并联电容器成套装置主要技术参数


序号型号额定电压 Un/kV电容器组 额定电压(kV)电容器组额定 容量Qn/kvar电容器组额 定电流In/A接线 方式保护方式并联电容器 型号
1QZTBB6-1200/50-AK66.61200105Y开口三角电压保护速断 过流 过压 单台 电容 器保 护用 熔断 器BFM6.6/  3-50-1W
2QZTBB6-1500/50-AK66.61500131Y开口三角电压保护BFM6.6/  3-50-1W
3QZTBB6-2400/50-AK66.62400210Y开口三角电压保护BFM6.6/  3-50-1W
4QZTBB6-2400/50-BL66.62400210Y-Y中线不平衡电流保护BFM6.6/  3-50-1W
5QZTBB6-3000/100-AK66.63000262Y开口三角电压保护BFM6.6/  3-100-1W
6QZTBB6-3000/100-BL66.63000262Y-Y中线不平衡电流保护BFM6.6/  3-100-1W
7QZTBB6-3600/100-AK66.63600315Y开口三角电压保护BFM6.6/  3-100-1W
8QZTBB6-3600/100-BL66.63600315Y-Y中线不平衡电流保护BFM6.6/  3-100-1W
9QZTBB6-4200/100-AK66.64200367Y开口三角电压保护BFM6.6/  3-100-1W
10QZTBB6-4200/100-BL66.64200367Y-Y中线不平衡电流保护BFM6.6/  3-100-1W
11QZTBB6-3000/200-AK66.63000262Y开口三角电压保护BFM6.6/  3-200-1W
12QZTBB6-3600/200-AK66.63600315Y开口三角电压保护BFM6.6/  3-200-1W
13QZTBB6-3600/200-BL66.63600315Y-Y中线不平衡电流保护BFM6.6/  3-200-1W

10kV并联电容器成套装置主要技术参数


序号型号额定电压 Un/kV电容器组 额定电压(kV)电容器组额定 容量Qn/kvar电容器组额 定电流In/A接线 方式保护方式并联电容器 型号
1QZTBB10-1200/50-AK1011120063Y开口三角电压保护速断 过流 过压 单台 电容 器保 护用 熔断 器BFM11/  3-50-1W
2QZTBB10-1500/50-AK1011150079Y开口三角电压保护BFM11/  3-50-1W
3QZTBB10-2400/50-AK10112400126Y开口三角电压保护BFM11/  3-50-1W
4QZTBB10-2400/50-BL10112400126Y-Y中线不平衡电流保护BFM11/  3-50-1W
5QZTBB10-2400/100-AK10112400126Y开口三角电压保护BFM11/  3-100-1W
6QZTBB10-3000/100-AK10113000157Y开口三角电压保护BFM11/  3-100-1W
7QZTBB10-3000/100-BL10113000157Y-Y中线不平衡电流保护BFM11/  3-100-1W
8QZTBB10-3000/200-AK10113000157Y开口三角电压保护BFM11/  3-200-1W
9QZTBB10-3600/200-AK10113600189Y开口三角电压保护BFM11/  3-200-1W
10QZTBB10-3600/200-BL10113600189Y-Y中线不平衡电流保护BFM11/  3-200-1W
11QZTBB10-4200/200-AK10114200200Y开口三角电压保护BFM11/  3-200-1W
12QZTBB10-6000/334-AK10116000315Y开口三角电压保护BFM11/  3-334-1W
13QZTBB10-6000/334-BL10116000315Y-Y中线不平衡电流保护BFM11/  3-334-1W

35kV并联电容器成套装置主要技术参数


序号型号额定电压 Un/kV电容器组 额定电压(kV)电容器组额定 容量Qn/kvar电容器组额 定电流In/A接线 方式保护方式并联电容器 型号
1QZTBB35-4800/100-AKW3538.1480072.7每相二串Y开口三角电压保护速断 过流 过压 单台 电容 器保 护用 熔断 器BFM12-100-1W
2QZTBB35-6000/100-AKW3538.1600090.9每相二串Y开口三角电压保护BFM12-100-1W
3QZTBB35-12000/200-AKW3538.112000181.8每相二串Y开口三角电压保护BFM12-200-1W
4QZTBB35-10000/334-AKW3538.110000151.5每相二串Y开口三角电压保护BFM12-334-1W
5QZTBB35-10000/334-ACW3538.110000151.5每相二串Y电压差动保护BFM12-334-1W
6QZTBB35-16000/334-AKW3538.116000242.5每相二串Y开口三角电压保护BFM12-334-1W
7QZTBB35-16000/334-ACW3538.116000242.5每相二串Y电压差动保护BFM12-334-1W
8QZTBB35-16000/334-BLW3538.116000242.5每相二串Y-Y中线不平衡电流保护BFM12-334-1W

说明:

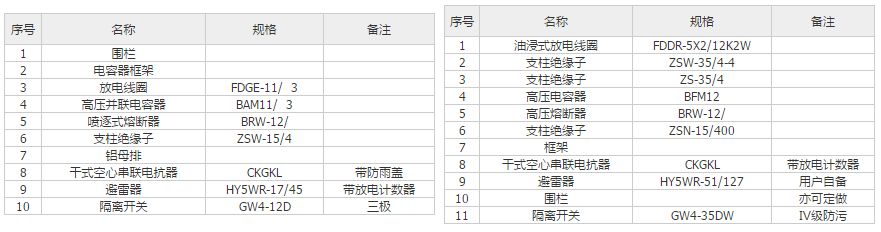

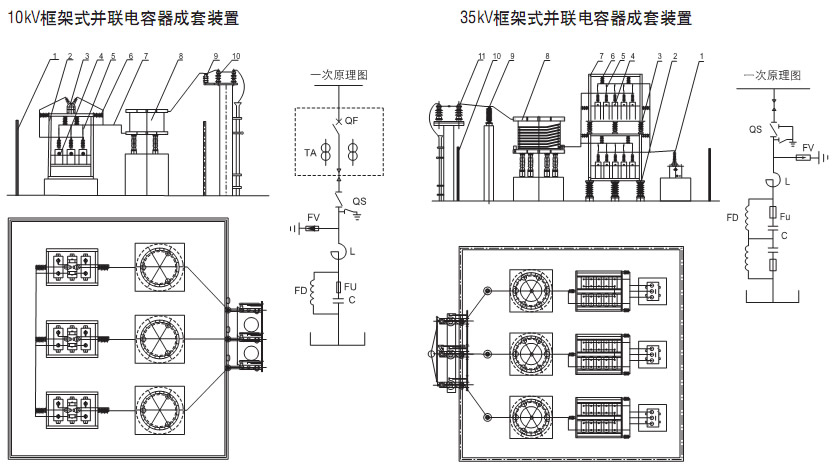

●高压开关柜装于开关室,一次原理图虚线框内设备装于高压开关柜 内；
●本图所示母线电缆进线,接到隔离开关；
●图纸及设备参数为样品尺寸,要根据现场实况设计;
●装置户外安装。
说明:
●装置采用差压保护;
●电容器组每相先串后并;
●电抗器前置；
●装置为绝缘框架式结构,每层两排电容器中的一排的中间电位点与框架可靠连接；
●装置放在户外，按四级污秽考虑。
