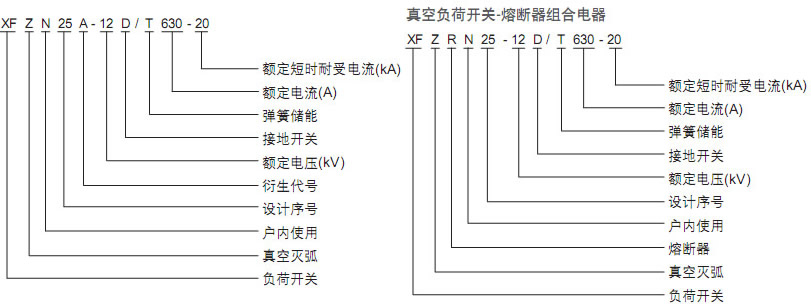

 XFZN25-12系列户内高压真空负荷开关熔断器组合电器（以下简称组合电器），在正常电路条件下可关合承载和开断负载电流，可关合短路电流并在规定的时间内具有承载短路电流的功能，如果采用专用真空灭弧室则具有开断短路电流兼有断路器的某些功能，是消化吸收国脉先进技术，并结合我国的用户加以改进，由我厂自行设计、研制而成的。是适用于尘世电网改造和建设需要的新一代高压电器产品。性能符合GB/T3804《3～36kV交流高压负荷开关》和GB/T16926《交流高压负荷开关——熔断器组合电器》标准委托中国国家高压电器质量监督检验中心按最新国家标准进行全面型式试验，产品主要技术已属国内同类产品的领先水平。本产品可作为负载（如电力变压器、机电设备）的过载，短路保护，广泛应用于工厂、学校、住宅小区、高层建筑等三项交流、系列电压10kV额定频率50Hz的配电系统，作为接受和分配电能之用，可用于环网开关柜、箱式变电站、开关所等配电设备中。 使用环境条件●周围环境温度：上限：+40℃,下限：-40℃；●海拔高度：不超过1000m； ●相对湿度：日平均不大于95%，月平均不大于90% ●饱和蒸气压：日平均值不大于2.2×10-3Mpa,月平均值不大于1.8×10-3Mpa ●安装地点：无火灾、爆炸危险，严重污秽、化学腐蚀及经常性剧烈振动的场所； ●地震℃烈度不超过8度。 型号及含义主要技术参数序号名称单位XFZN25-12D/T630-20 负荷开关XFZN25-12D/T630-20K负荷开关(可断开短中电流)XFZN25-12D/T125-31.5组合电器1额定电压kV1212122额定频率Hz5050503额定电流A6306301254额定短时耐受电流(2s)，峰值kA20/5020/50 5额定短路关合电流kA5050806额定短路开断电流kA 3.157额定有功负载开断电流A630630 8额定闭环开断电流A630630 9额定电缆充电开断电流A10101010开断空载变压器容量kVA 160011额定开断交流电流A ≥3150121min工频耐受电压，相间、相对地，隔离断口kA42/4842/4842/4813雷电冲击耐受电压，相间、相对地，隔离断口kV75/8575/8575/8514接地开关短时耐受电流(2s)峰值kA20/5020/5020/5015辅助回路1min工频耐受电压V20002000200016负荷开关触头开距mm8±19±18±117负荷开关平均分闸速度m/s1.0±0.21.0±0.21.0±0.218负荷开关平均合闸速度m/s0.6±0.20.7±0.20.6±0.219分合闸三相不同期ms≤2≤2≤220触头合闸弹跳时间msm≤5≤5≤521额定触头压力N≤650≤1500≤65022隔离开关负荷开关分闸时差ms≥10≥10≥1023负荷开关隔离开关分闸时差ms≥300≥300≥30024撞击器出发分闸时S 25脱扣器分闸时S≥0.04≥0.04≥0.04526电动分闸时间S≥0.3≥0.3≥0.427隔离开关分闸时间(电动)S≥2≥2≥228隔离开关、接地开关开柜mm＞150＞150＞15029隔离开关、隔离开关、拉地开关、联动机构寿命次＞5000＞5000＞500030外形尺寸 高x宽x长mm963x434x892965x434x892965x518(含熔断器)x892 |

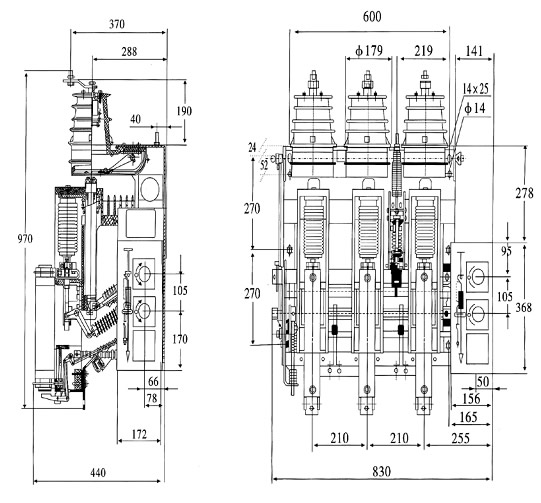

外形、安装尺寸图
|
