| 型号含义
JCZ5-7.2及JCZ5-12系列户内交流高压真空接触器(以下简称接触器)，分为合闸机械保持和电磁保持两种型式。
该接触器适用于三相交流50HZ.额定电压7.2KV及12KV.额定电流到630A的电力系统中，供远距离接通与分断线路，控制高压电动机，变压器及容性负载等用电设备，尤为适用于各种频繁操作领域。
该接触器体积小，重量轻，采用当今国际流行的上下布置的组装式结构，使用维护方便，易于组成F-C回路成套设备.
使用环境条件
●周围空气温度上限;+40oC,下限;-25oC,
●海拔不超过2000M
●湿度;相对湿度日平均值不大于95% 月平均值不大于90%；水蒸气压日平均值不大于2。
●2KPA，月平均值不大于1.8KPA
●周围空气应不受腐蚀性或可燃性气体、水蒸气明显污染
●无经常性的剧烈运动
●接触器动行时，安装平面与水平的倾角不大于5o
●超出以上条件的要求，由用户同制造单位协定。 |
主要技术参数
序号项目单位数据JCZ5-7.2J(D)/630,400,250JCZ5-12J(D)/630,400,2501额定电压kV7.2122额定电流A6304002506304002503额定关合电流(有效值)A6300400025006300400025004额定最大分断电流A50403200200050403200200054s热稳定电流极限开断电流A6300400025006300400025006极限开断电流A6300400025006300400025007工频耐压kV32428允许操作频率次/h3009电气寿命AC-3x10425AC-4x1041010机械寿命x1043011额定操作电压VAC110/22012合闸线圈吸合电流A≤DC6/313保持线圈保持电流AD: DC0.32/0.1614分励线圈脱扣电流AJ: DC2.5/1.3 |
机械调整参数
序号项目单位数据JCZ5-7.2J(D)/630,400,250JCZ5-12J(D)/630,400,2501触头开距mm2触头超程mm1.5±0.53平均分闸速度m/s0.1~0.254平均合闸速度m/s0.3~0.65三相分合闸同期性ms≤26分闸时间/合闸时间ms≤150/507各相导电回路电阻(20℃)μΩ≤250 |

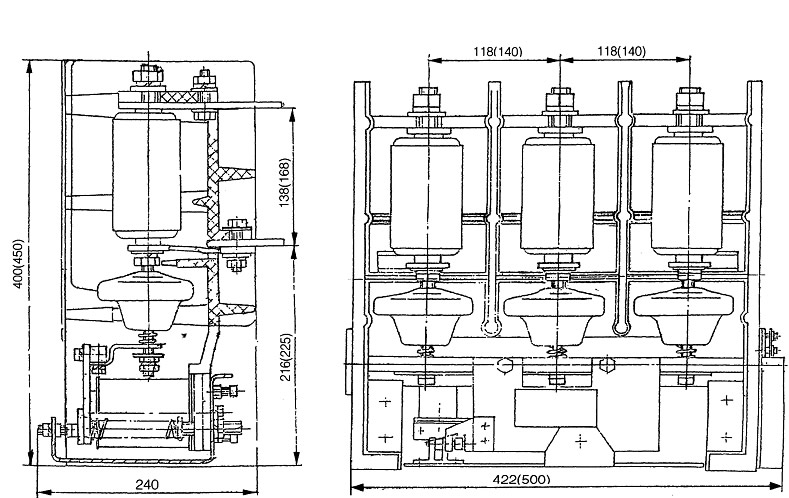

外形安装尺寸
 |
