 | 型号及含义 | |
主要技术参数 项目单位数值额定电压kV12额定绝缘水平1min工频耐压(极间、对地/断门)kV干式42kV湿式34雷电冲击耐压(极间、对地)kV75雷电冲击耐压(断口)kV85额定频率Hz50额定电流A630、 1000、1250额定短路开断电流kA12.5、16、20、25额定操作顺序/0-0.3s-C0-180s-C0额定短路电流开断次数次30额定短路关合电流(峰值)kA31.5、40、50、63额定峰值耐受电流kA12.5、16、20、25额定短时耐受电流kA 全开断时间s＜0.125额定短路持续时间s4机械寿命次10000触头操作电压及辅助回路额定电压mm交流或直流220过电流脱扣器额定电流Kg5
主要机械参数 项目单位数值触头开距mm9±1触头超行程mm2平均分闸速度m/s1.0±0.3平均合闸速度m/s1.0±0.25触头合闸弹跳时间ms≤2三相分闸同期性ms≤2合闸时间s≤0.1分闸时间(最高额定操作电压)s≤0.06分励脱扣(最低操作电压)s≤0.1末相回路直流电阻μΩ≤200相间中心距离(从灭弧室端测量)mm260±2.0动静触头允许磨损累计厚度mm3合闸状态额定触头弹簧压力N1800±200、2000±200
外形及主要尺寸

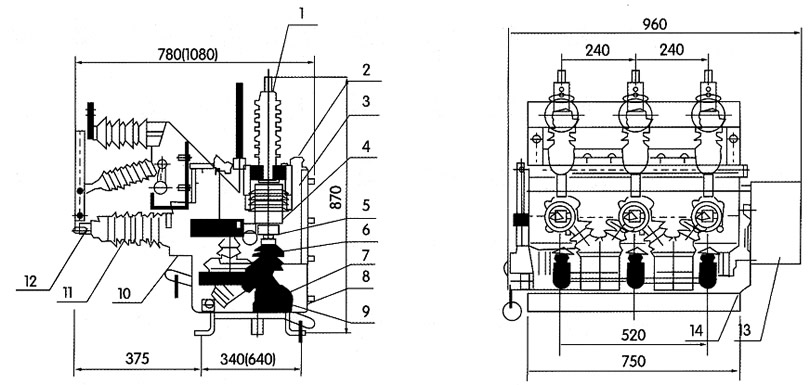

1. 导电杆绝缘套管组合体；2. 真空灭弧室；3. 绝缘隔离罩；4. 导电夹；5. 软连结；6. 绝缘拉杆；7. 转轴；8. 外壳；9. 分闸弹簧；10. 电流互感器；11. 出线套管;12. 操作机构;13. 传动机构;14.电压互感器 注：图注尺寸为额定电流630的断路器尺寸，括弧内为内置PT尺寸（ 图1断路器本体结构）
1. 导电杆绝缘套管组合体； 2. 真空灭弧室； 3. 绝缘隔离罩； 4. 导电夹； 5. 软连结；6. 绝缘拉杆； 7. 转轴； 8. 外壳； 9. 分闸弹簧； 10. 电流互感器11. 出线套管； 12. 操作机构； 13. 传动机构； 14.电压互感器 注：括弧内为内置PT尺寸（图2断路器配隔离开关组合电器结构）

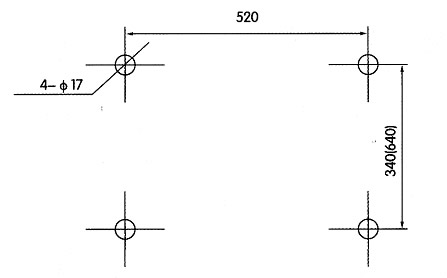

图3断路器安装尺寸 | ||
