VM1-12型永磁户内高压真空断路器，系三相交流50Hz定额电压为12kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于在额定工作电流下的频繁操作，或多次开断短路电流的场所。该断路器采用操动机构与断路器本体一体式设计，既可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。单元作用。

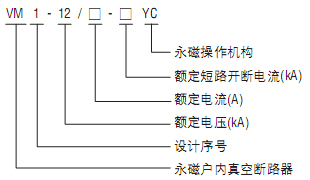

| 型号含义
性能优点 该型产品配双稳态永磁操作机构，机构内配有永磁体，由永磁体提供保持力，使开关维持在合、分闸状态，与常规弹簧操作机构相比、机械零件数量减少、机械传动链缩短，从而使开关可靠性大幅度提高，机械寿命大幅增加。 |
| 主要技术参数序号名称单位参数1额定电压KV122额定频率HZ503额定绝缘水平1min工频耐压KA对地/相间42/48雷电冲击耐压(峰值)对地/相间75/854额定短路开断电流KA202531.5405额定电流KA6306301250 16001250 1600125012502000 25002000 25006额定峰值耐受电流(峰值)A202531.5407额定短时耐受电流(4S)5063801008额定短路关合电流(峰值) 5063801009额定短路电流持续时间S410机械寿命次3000011二次回路工频耐受耐压(1min)V200012额定操作顺序 分-t合分-t1-合分注：20KA、25KA、31.5KA、t=0.3S t1=180S; 40KA t=180S t1=180S | |

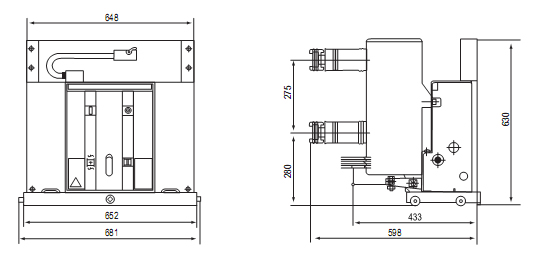

外形及主要尺寸
|
