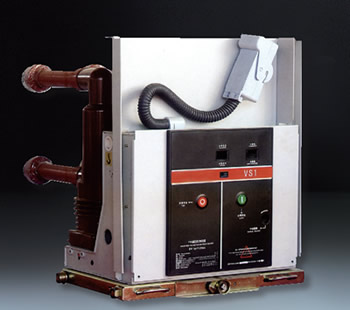

VS1-24系列户内高压真空断路器

VS1-24系列户内高压真空断路器，系是三相交流50Hz额定电压为24kV电力系统的户内开关设备，作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多次开断短路电流的场所。
该断路器采用操动机构与断路器本体一体式设计，即可做为固定安装单元，也可配有专用推进机构，组成手车单元作用。

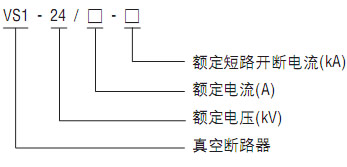

型号含义

使用环境条件
●周围空气温度：上限+40℃,下限-40℃；
●海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
●风压：不超过700Pa(相当于风速34m/s)；
●地震烈度：不超过8度；
●污秽等级：IV级；
●最大日温差：不超过25℃；
●相对湿度：日平均不大于95%，月平均不大于90%；
●无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

主要技术参数

项目	单位	数值
额定电压	kV	24
额定短时工频耐受电压(1min)		65/79(相间，对地/断口)
额定雷电冲击耐受电压(峰值)		125/145(相间，对地/断口)
额定频率	Hz	50
额定电流	A	630 1250	630 1250 1600 2000 2500 3150	630 1250 1600 2000 2500 3150
额定短路开断电流	kA	20/25	31.5	40
额定短时耐受电压	kA	20/25	31.5	40
额定短路持续时间	S	4	4	4
额定峰值耐受电流	kA	50/63	80	100
额定短路关合电流	kA	50/63	80	100
二次回路工频耐受电压(1min)	V	200
额定单个/背对背电容组开断电流	A	630/400(40kA为800/400)
额定电容器组关合涌流	kA	12.5(频率不大于1000Hz)
机械寿命	次	20000
额定电流开断次数(电寿命)	次	20000
额定短路电流开断次数	次	50(40kA≤30)
动、静触头允许磨损累计厚度	mm	3
储能时间	s	≤10
额定操作顺序		分-0.3s-合-180s-合分

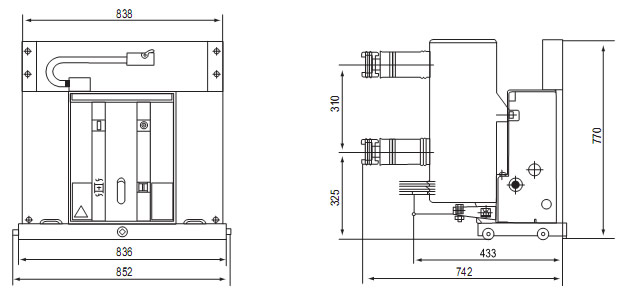

外形及主要尺寸
