ZW8-12型户外交流高压真空断路器(以下简称断路器)用于12kV、50Hz的三相电力系统中，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。

该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。
断路器可根据用户需要配装隔离开关或防涌流延时保护器等。
断路器可选用手动弹簧操作机构或电动弹簧机构，电动弹簧操作机构可加装无线遥控。
断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实现配网自动化。

使用环境条件
●周围空气温度：上限+40℃,下限-40℃；
●海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
●风压：不超过700Pa(相当于风速34m/s)；
●地震烈度：不超过8度；
●污秽等级：IV级；
●最大日温差：不超过25℃；
●相对湿度：日平均不大于95%，月平均不大于90%；
●无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

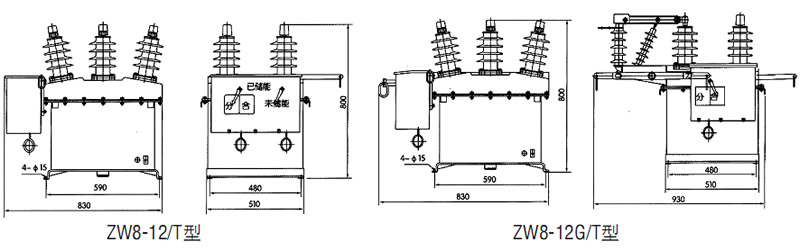

外形及主要尺寸

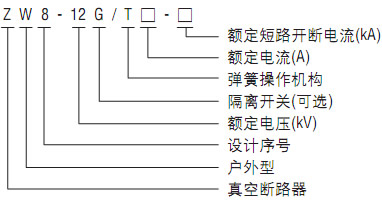

型号含义
